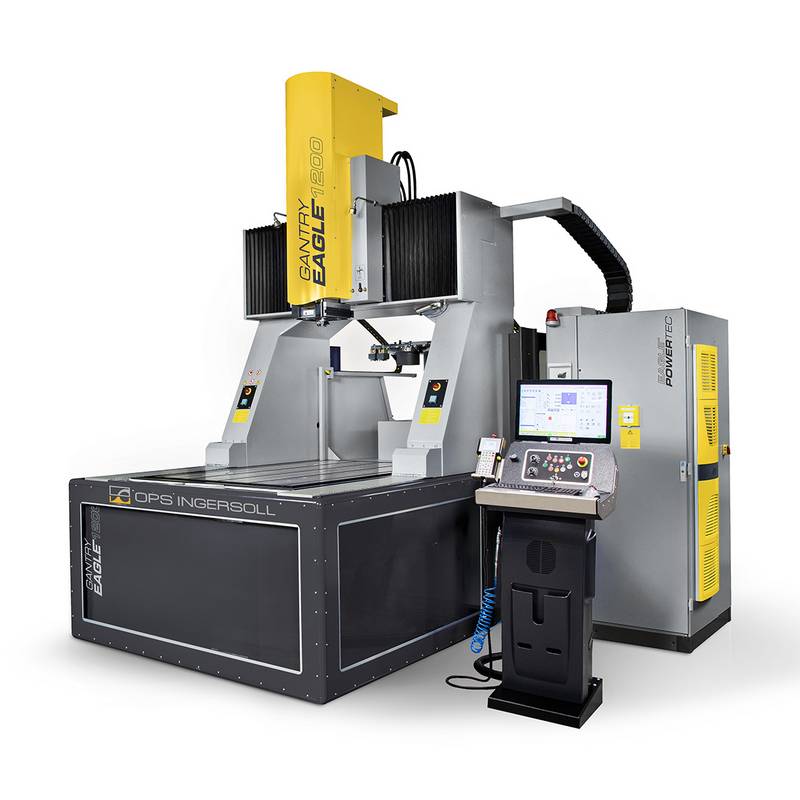

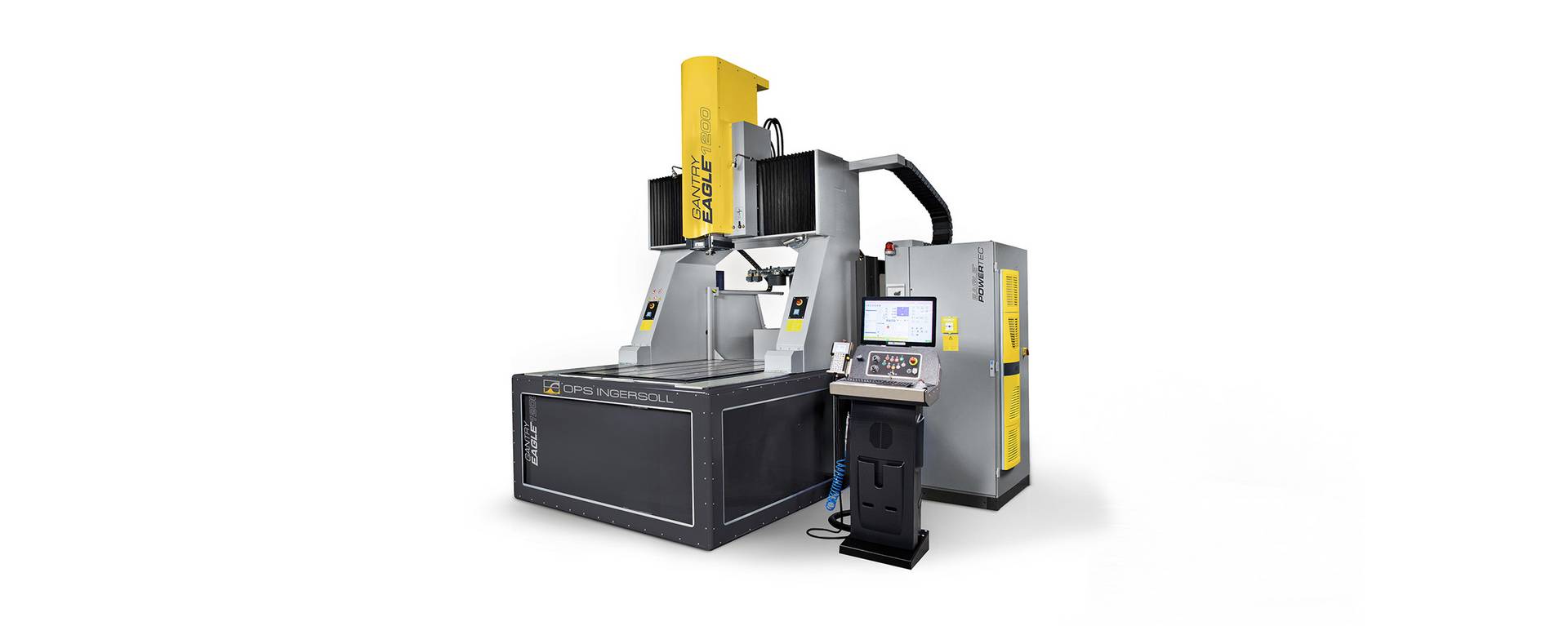

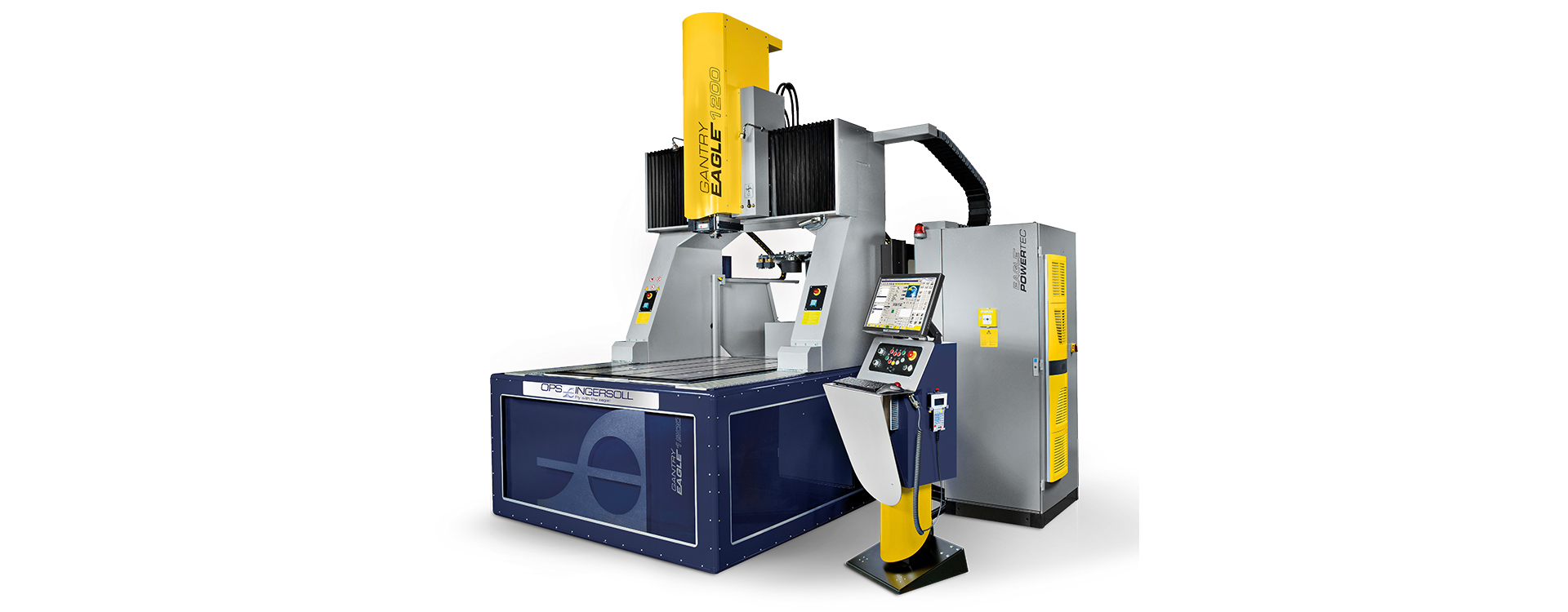

GANTRY EAGLE 1200
Garantierte Qualität und Flexibilität

Treten Sie mit uns in Kontakt
Zum Kontaktformular
Rufen Sie uns an unter
+49 2736 446-0

Optimales Maschinenkonzept
EAGLETec
inside

Das Potenzial der GANTRY EAGLE 1200 ist einmalig. Dank hoher Verfahrgeschwindigkeit und EAGLE PowerJUMP bewegt sie sich dynamisch in komplexen Werkstücken, ist aber gleichzeitig auch für die effiziente Bearbeitung im Großformenbau konzipiert.

Trotz der unterschiedlichen Bearbeitungsmöglichkeiten arbeitet die GANTRY EAGLE 1200 bei beachtlicher Geschwindigkeit vollkommen präzise. Bei der Variante GANTRY EAGLE 1200plus wurde die Tankhöhe vergrößert, um ausreichend Platz auch für höhere Werkstücke zu gewährleisten.




Setup GANTRY EAGLE 1200

In Verbindung mit dem absenkbaren Tank, der ergonomisch günstigen Arbeitshöhe, der integrierten C-Achse und dem Elektrodenwechsler bietet Ihnen die GANTRY EAGLE 1200 funktionelle, exzellente Qualität und einen hohen Bedienkomfort.

  • Keine Füll-/Entleerzeiten
  • Komplette und partielle Bearbeitung
  • Maschine in Portalbauweise
4-Achs
X/Y/Z = 1.010 / 1.510 / 700 mm
C = 360°
max. 7.500 kg


Standardausführung

Technische Daten

Verfahrwege (x/y/z)
1.010 / 1.510 / 700 mm
Arbeitsbehälter (x/y/z)
1.270 / 1.770 / 680 mm
Tragfähigkeit Arbeitstisch
7.500 kg
Dielektrikumhöhe max.
programmierbar/autom.
650 mm
Auflagefläche Arbeitstisch (BxT)
1.140 x 1.640 mm
Kopflast
300 kg


Ausstattung

Neben zahlreichen Präzisionsfeatures können unsere Maschinen der EAGLE G-Line über optionale Erweiterungen, perfekt auf Ihren speziellen Anwendungsfall zugeschnitten, ausgestattet werden.



Präzisionsfeatures

  • ADC – Active Dielectric Cooling
  • PGC – Position- & Geometric Compensation
  • TC – Temperature Compensation
  • IPR – Increase Precision & Repeatability


Bereits im Standard enthalten

  • EAGLE PowerTEC Feinschlichtgenerator PT60
  • EAGLE PowerJUMP mit 18m/min Intervallgeschwindigkeit in der Z-Achse
  • Lineares Messsystem in allen Achsen
  • ECOTEC Energiesparfunktion
  • C-Achse
  • Elektrodenwechsler 13-fach
  • Druckspülung programmierbar, Sauganschluss manuell
  • Filteranlage, 32m² Papierkerze
  • CO2 Feuerlöschanlage


Weitere Optionen (Auszug)

  • 110 Ampere Generator
  • Technologiepakete für Feinstschlicht- und Hartmetallbearbeitung
  • Spezielle Softwareoptionen für z.B. Erodieren ohne Flüssigkeitsüberdeckung (BA4)
  • Elektroden- und Werkstückspannsysteme aller namhaften Hersteller
  • 30-/48-fach Elektrodenwechsler
  • RAM Spannsystem mit optionalem 2/18 Elektrodenwechsler
  • Erodiernebelabsauganlage


Automationserweiterungen

  • MultiChange light/perfomance für Anbindung von bis zu 2 Maschinen
  • Vorbereitung (Schnittstellen) für Fremdautomationssysteme, z.B. EROWA, INDUNORM
  • Jobmanagementsoftware, z.B. EVOMECS, CERTA, SOFLEX

MultiChange Automationslösungen



Gantry Maschinen­konzept

Exzellentes Maschinendesign für Bedienerfreundlichkeit und geometrische Stabilität





Automation

Ihr Upgrade
zur Industrie 4.0

Mehr erfahren

Mit Automation in die nächste Generation der Präzisionsbearbeitung

Unsere zukunftsorientierten Automationslösungen der MultiChange Handlingsysteme sorgen für noch mehr Wirtschaftlichkeit durch vollautomatische und extrem zeitsparende Wechselsysteme für Elektroden und Werkstückpaletten. Ein weiterer Vorteil: Unsere MultiChange-Systeme meistern den Technologieverbund von Fräsen und Erodieren, sogar mit mehreren Maschinen.
