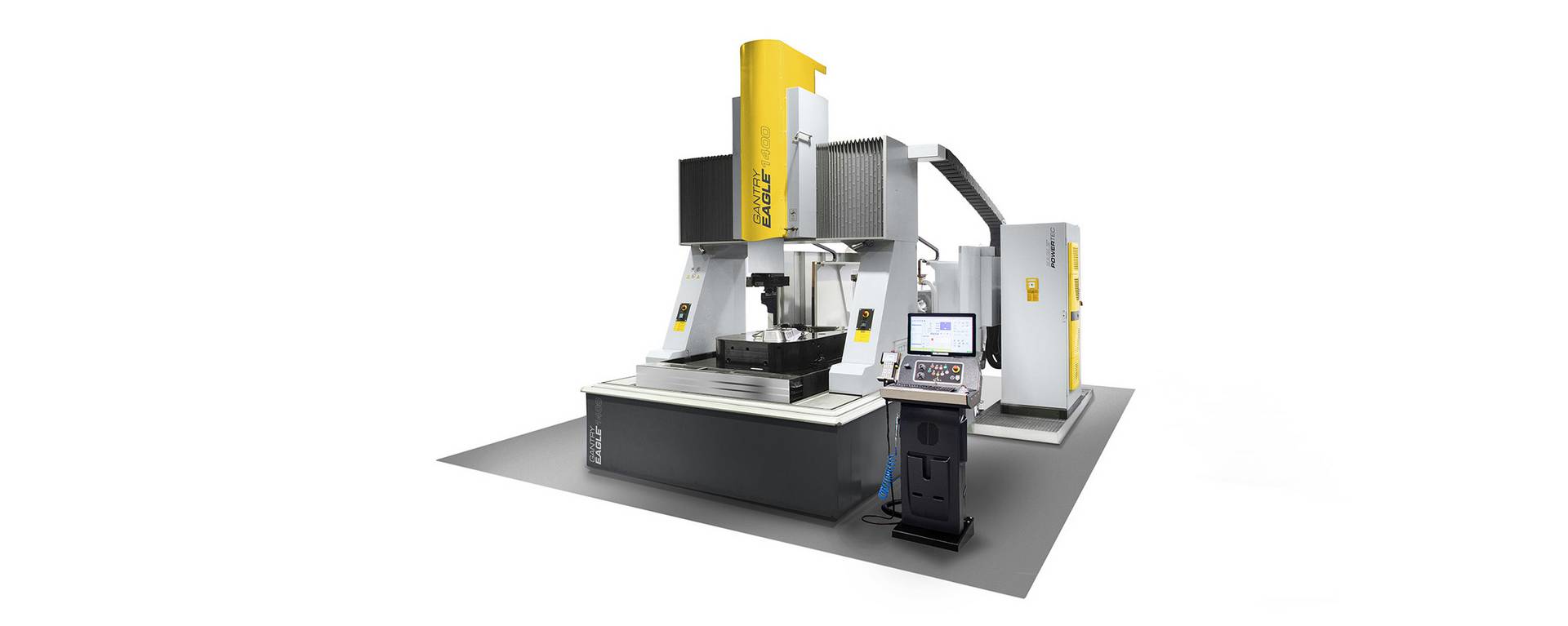

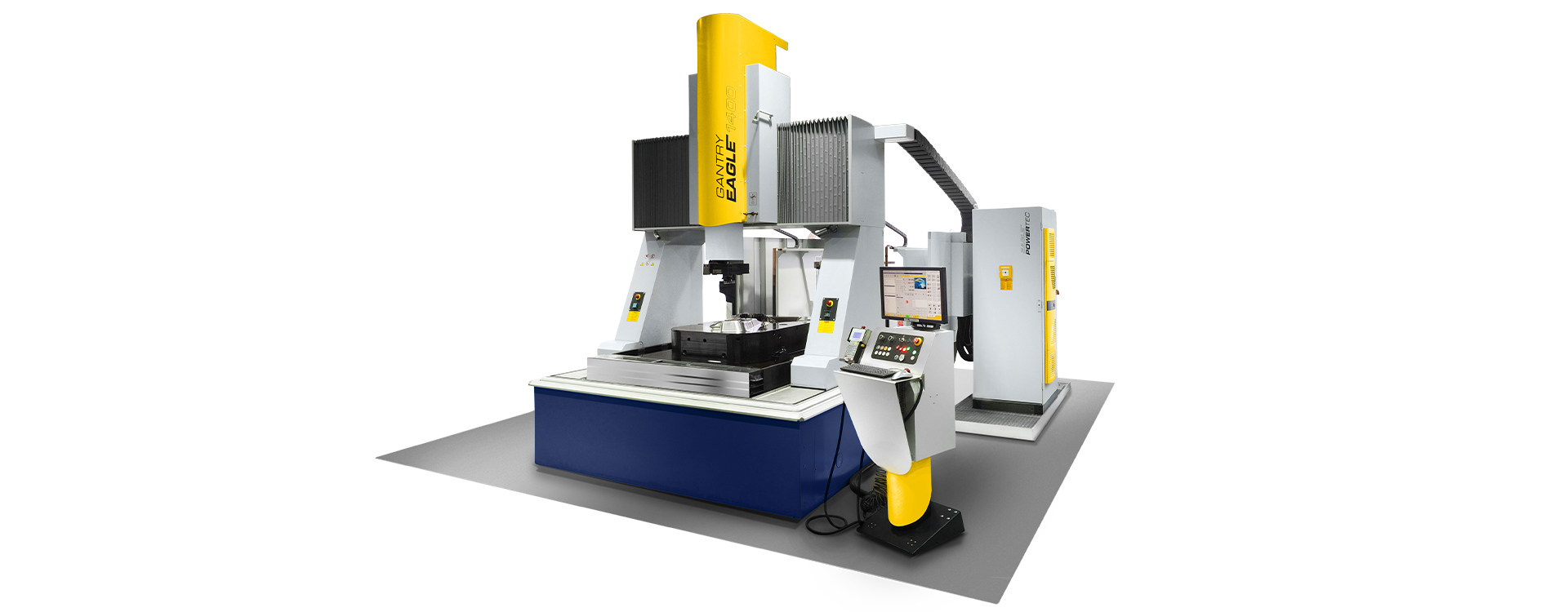

GANTRY EAGLE 1400
Innovationsführer im Großformat

Treten Sie mit uns in Kontakt
Zum Kontaktformular
Rufen Sie uns an unter
+49 2736 446-0

Die BIGSIZE-Lösung
EAGLETec
inside

Bei der Erweiterung der Gantry-Baureihe mit der GANTRY EAGLE 1400 und 1400plus, bleibt die Präzision in gewohnter Qualität erhalten. Um dem Trend immer größer werdender Formen, z.B. in der Automobilindustrie, gerecht zu werden, wurde der Bearbeitungsraum bei der 1400plus nochmals in Z-Richtung erhöht.

Filigrane Anwendungen mit kleinen Elektroden in großen Formen oder große Elektroden – die GANTRY EAGLE 1400 ist optimal gerüstet. Dank der EAGLE POWER TEC Technologie sind die Erodierergebnisse stets auf höchstem Niveau.

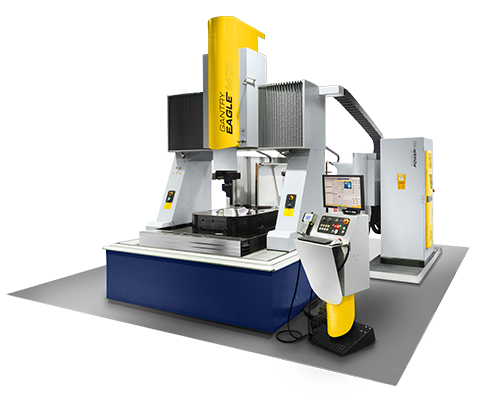

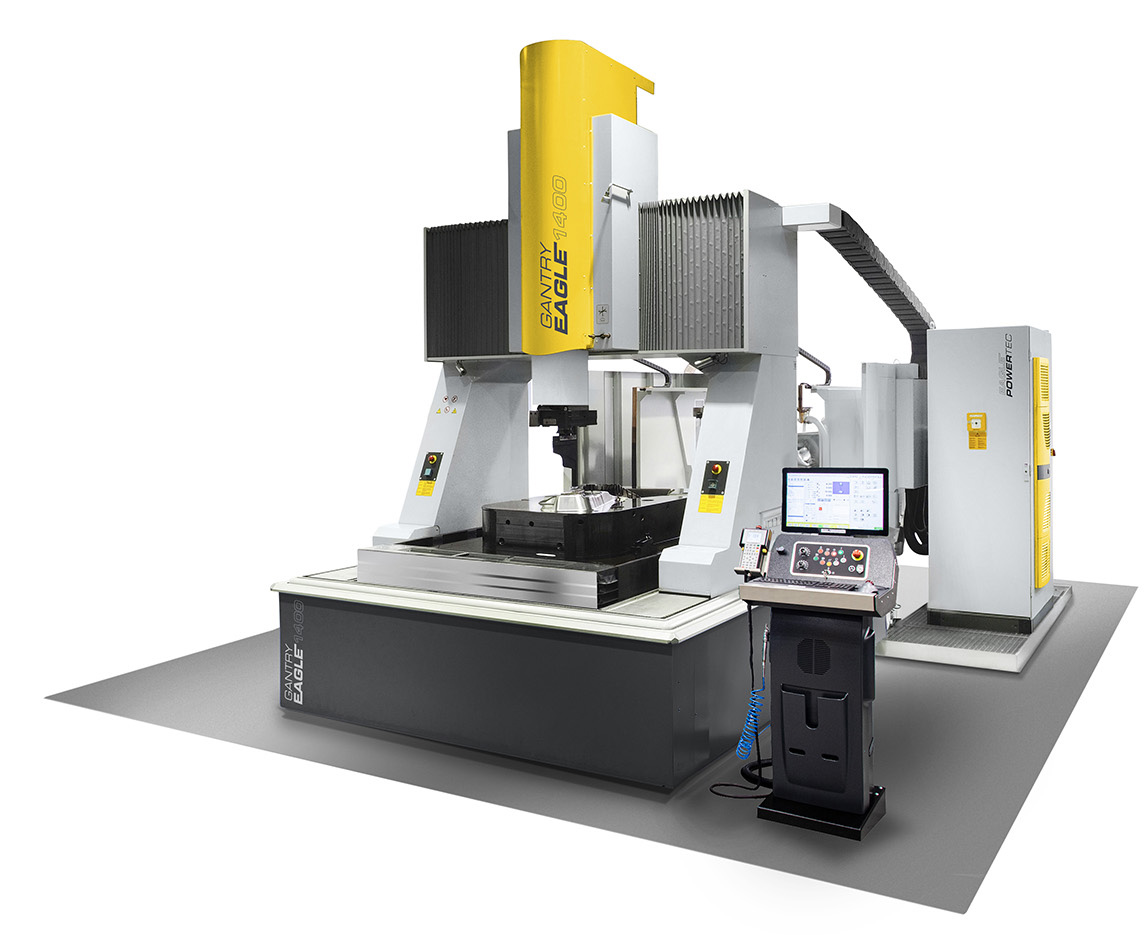

Setup GANTRY EAGLE 1400

In Verbindung mit dem absenkbaren Tank, der ergonomisch günstigen Arbeitshöhe, der integrierten C-Achse und dem Elektrodenwechsler bietet Ihnen die GANTRY EAGLE 1400 funktionelle, exzellente Qualität und einen hohen Bedienkomfort.

  • Top Größen-/Verfahrwegs-Verhälnis
  • Unter oder auf Flur aufstellbar
  • Für große Werkstücke
4-Achs
X/Y/Z = 1.250 / 2.350 / 700 mm
C = 360°
max. 10.000 kg


Standardausführung

Technische Daten

Verfahrwege (x/y/z)
1.250 / 2.350 / 700 mm
Arbeitsbehälter (x/y/z)
1.510 / 2.590 / 790 mm
Tragfähigkeit Arbeitstisch
10.000 kg
Dielektrikumhöhe max.
programmierbar/autom.
750 mm
Auflagefläche Arbeitstisch (BxT)
1.380 x 2.380 mm
Kopflast
300 kg


Ausstattung

Neben zahlreichen Präzisionsfeatures können unsere Maschinen der EAGLE G-Line über optionale Erweiterungen perfekt auf Ihren speziellen Anwendungsfall zugeschnitten ausgestattet werden.



Präzisionsfeatures

  • ADC – Active Dielectric Cooling
  • PGC – Position- & Geometric Compensation
  • TC – Temperature Compensation
  • IPR – Increase Precision & Repeatability


Bereits im Standard enthalten

  • EAGLE PowerTEC Feinschlichtgenerator PT60
  • EAGLE PowerJUMP mit 18m/min Intervallgeschwindigkeit in der Z-Achse
  • Lineares Messsystem in allen Achsen
  • ECOTEC Energiesparfunktion
  • C-Achse
  • Elektrodenwechsler 15-fach
  • Druckspülung programmierbar, Sauganschluss manuell
  • Filteranlage, 32m² Papierkerze
  • CO2 Feuerlöschanlage


Weitere Optionen (Auszug)

  • 110 Ampere Generator
  • Technologiepakete für Feinstschlicht- und Hartmetallbearbeitung
  • Spezielle Softwareptionen für z.B. Erodieren ohne Flüssigkeitsüberdeckung (BA4)
  • Elektroden- und Werkstückspannsysteme aller namhaften Hersteller
  • 30-/48-fach Elektrodenwechsler
  • RAM Spannsystem mit optionalem 2/18, oder 4/18 Elektrodenwechsler
  • Erodiernebelabsauganlage


Automationserweiterungen

  • MultiChange light/perfomance für Anbindung von bis zu 2 Maschinen
  • Vorbereitung (Schnittstellen) für Fremdautomationssysteme, z.B. EROWA, INDUNORM
  • Jobmanagementsoftware, z.B. EVOMECS, CERTA, SOFLEX

MultiChange Automationslösungen



Gantry Maschinen­konzept

Exzellentes Maschinendesign für Bedienerfreundlichkeit und geometrische Stabilität





Automation

Ihr Upgrade
zur Industrie 4.0

Mehr erfahren

Mit Automation in die nächste Generation der Präzisionsbearbeitung

Unsere zukunftsorientierten Automationslösungen der MultiChange Handlingsysteme sorgen für noch mehr Wirtschaftlichkeit durch vollautomatische und extrem zeitsparende Wechselsysteme für Elektroden und Werkstückpaletten. Ein weiterer Vorteil: Unsere MultiChange-Systeme meistern den Technologieverbund von Fräsen und Erodieren, sogar mit mehreren Maschinen.
