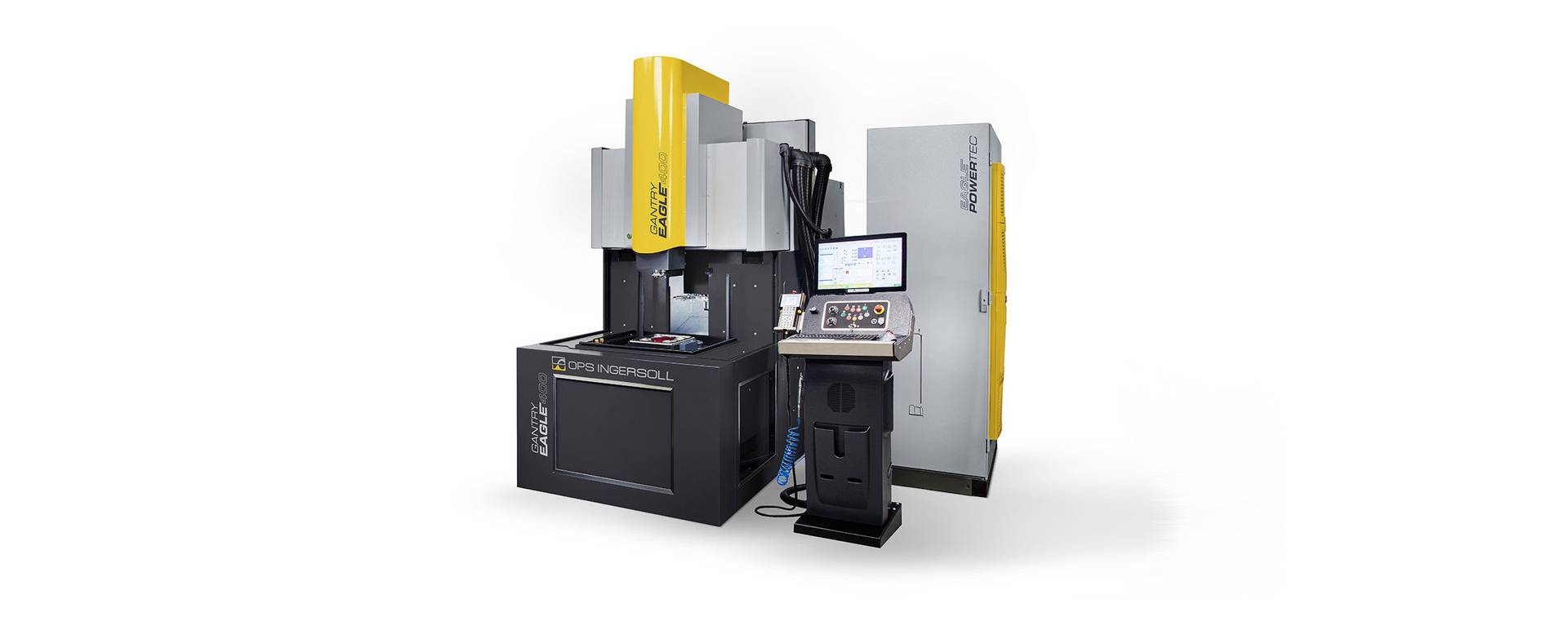

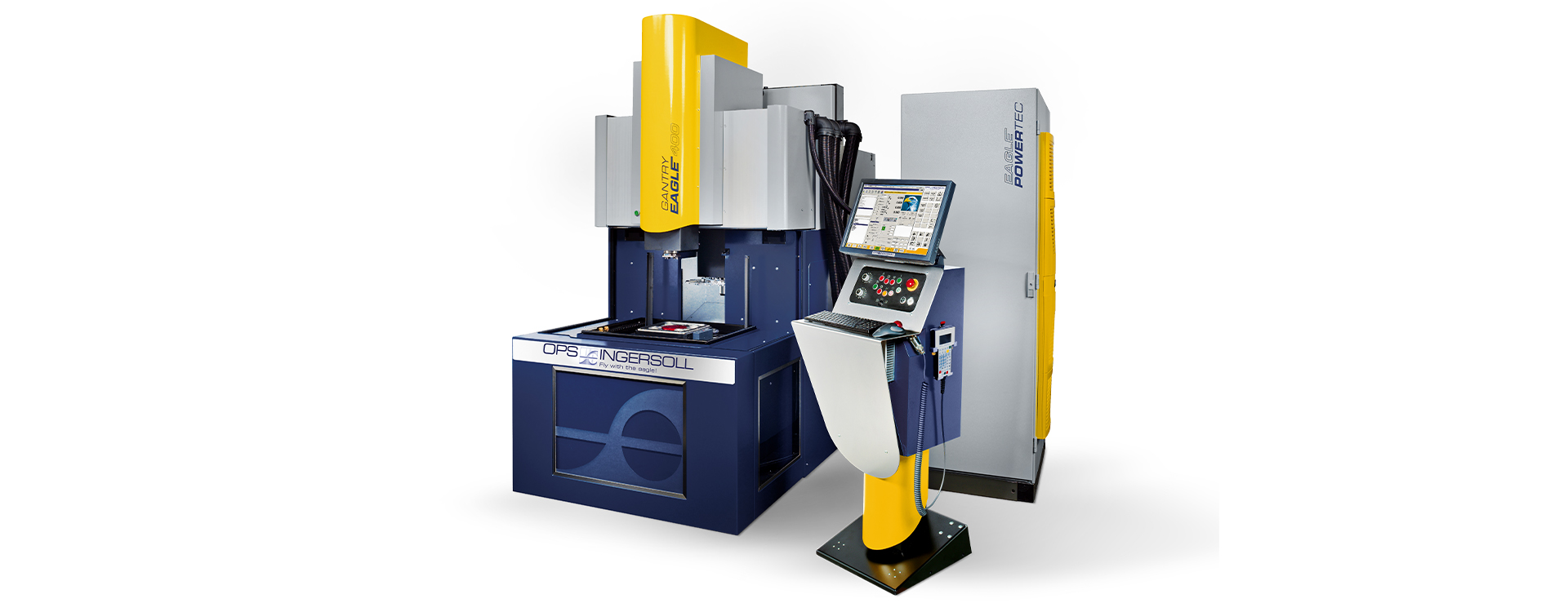

GANTRY EAGLE 400
Einstieg in das automatische Erodieren

Treten Sie mit uns in Kontakt
Zum Kontaktformular
Rufen Sie uns an unter
+49 2736 446-0

Präzision auf kleinstem Raum
EAGLETec
inside

Mit unserer Kleinsten – der GANTRY EAGLE 400 – setzen wir Maßstäbe im Präzisions-Formenbau und bieten die Antwort für immer weiter steigende Anforderungen dieser Branche. Höchste Präzision durch Portalbauweise, gesteigerte Wirtschaftlichkeit und die konsequente Nutzung von Synergieeffekten in der Maschinenbautechnik des Fräsens und Senkerodierens machen dieses Produkt-Highlight einzigartig.

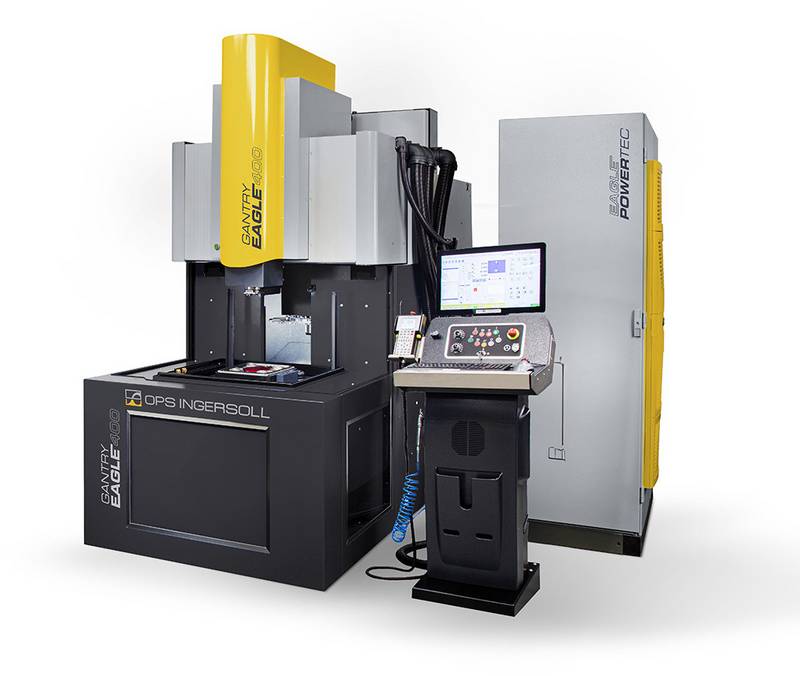

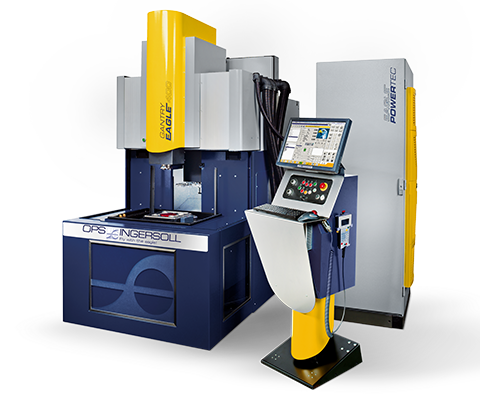

Setup GANTRY EAGLE 400

Mit ihrer kompakten Bauweise und der guten Zugänglichkeit ist die GANTRY EAGLE 400 das ideale Einstiegsmodell für das hochpräzise Senkerodieren kleiner Anwendungen. Der EAGLE PowerJUMP sorgt mit Abhebegeschwindigkeiten von bis zu 18m/min in der Z-Achse für eine optimale Spülung des Arbeitsspalts.

  • Bedienerfreundliches Konzept
  • Beste Zugänglichkeit
  • Äußerst kompakt
4-Achs
X/Y/Z = 420 / 300 / 400 mm
C = 360°
max. 500 kg


Standardausführung

Technische Daten

Verfahrwege (x/y/z)
420 / 300 / 400 mm
Arbeitsbehälter (x/y/z)
650 / 500 / 340 mm
Tragfähigkeit Arbeitstisch
500 kg
Dielektrikumhöhe max.
programmierbar/autom.
300 mm
Auflagefläche Arbeitstisch (BxT)
550 x 470 mm
Kopflast
100 kg


Ausstattung

Neben zahlreichen Präzisionsfeatures können unsere Maschinen der EAGLE G-Line über optionale Erweiterungen perfekt auf Ihren speziellen Anwendungsfall zugeschnitten ausgestattet werden.



Präzisionsfeatures

  • ADC – Active Dielectric Cooling
  • PGC – Position- & Geometric Compensation
  • TC – Temperature Compensation
  • IPR – Increase Precision & Repeatability


Bereits im Standard enthalten

  • EAGLE PowerTEC Feinschlichtgenerator PT60
  • EAGLE PowerJUMP mit 18m/min Intervallgeschwindigkeit in der Z-Achse
  • Lineares Messsystem in allen Achsen
  • ECOTEC Energiesparfunktion
  • C-Achse
  • Elektrodenwechsler 20-fach
  • Druckspülung programmierbar, Sauganschluss manuell
  • Filteranlage, 16m² Papierkerze
  • CO2 Feuerlöschanlage


Weitere Optionen (Auszug)

  • 110 Ampere Generator
  • Technologiepakete für Feinstschlicht- und Hartmetallbearbeitung
  • Spezielle Softwareoptionen für z.B. Erodieren ohne Flüssigkeitsüberdeckung (BA4)
  • Elektroden- und Werkstückspannsysteme aller namhaften Hersteller
  • 30-fach Elektrodenwechsler
  • Erodiernebelabsauganlage


Automationserweiterungen

  • MultiChange light/perfomance für Anbindung von bis zu 2 Maschinen
  • Vorbereitung (Schnittstellen) für Fremdautomationssysteme, z.B. EROWA, INDUNORM
  • Jobmanagementsoftware, z.B. EVOMECS, CERTA, SOFLEX

MultiChange Automationslösungen



Gantry Maschinen­konzept

Exzellentes Maschinendesign für Bedienerfreundlichkeit und geometrische Stabilität





Automation

Ihr Upgrade
zur Industrie 4.0

Mehr erfahren

Mit Automation in die nächste Generation der Präzisionsbearbeitung

Unsere zukunftsorientierten Automationslösungen der MultiChange Handlingsysteme sorgen für noch mehr Wirtschaftlichkeit durch vollautomatische und extrem zeitsparende Wechselsysteme für Elektroden und Werkstückpaletten. Ein weiterer Vorteil: Unsere MultiChange-Systeme meistern den Technologieverbund von Fräsen und Erodieren, sogar mit mehreren Maschinen.
