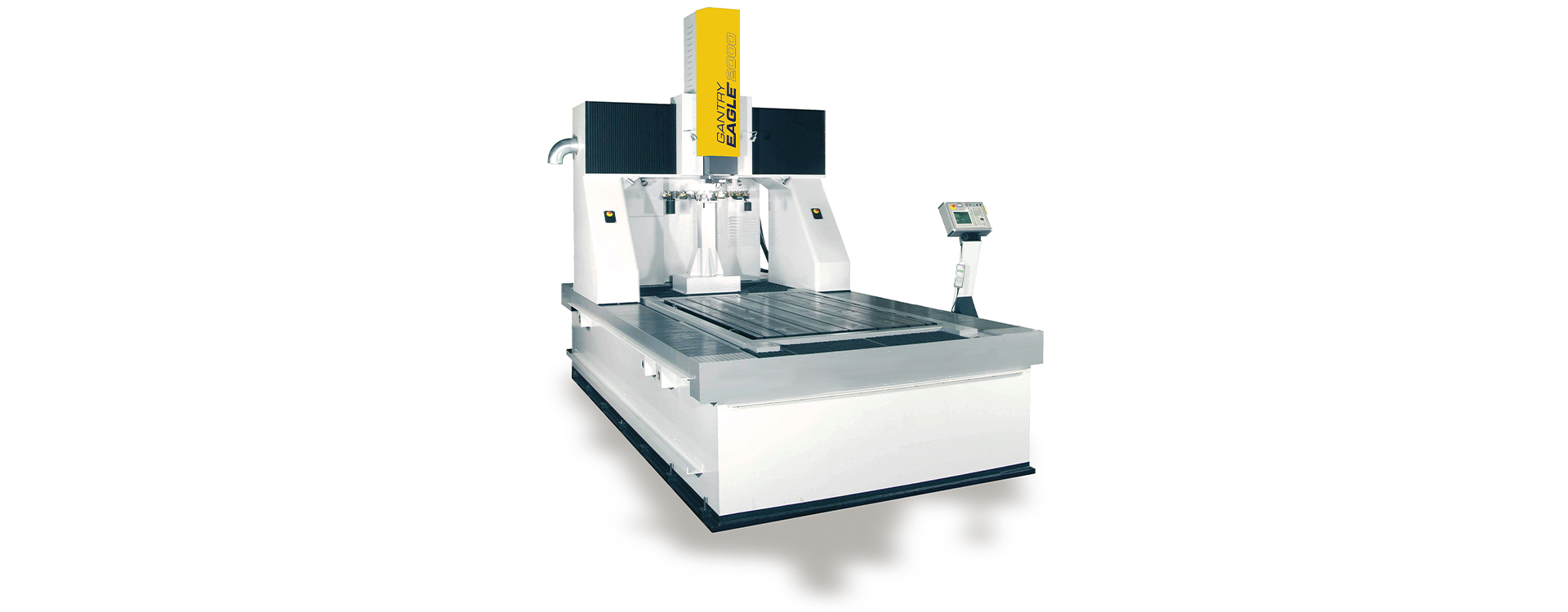

GANTRY EAGLE 2000
Weltgrößte Senkerodiermaschine mit absenkbarem Arbeitsbehälter

Treten Sie mit uns in Kontakt
Zum Kontaktformular
Rufen Sie uns an unter
+49 2736 446-0

Für größte Bearbeitungsaufgaben – bis 30 t Werkstückgewicht
EAGLETec
inside

Die GANTRY EAGLE 2000 erfüllt sämtliche Anforderungen des Groß-Formenbaus. Die Maschine kann unter oder auf Flur aufgestellt werden und bietet beste Zugänglichkeit für Beladen, Einrichten und Inspektion. Sie bietet große Verfahrwege bei minimalem Platzbedarf. Der große Hubbehälter ist vollständig in die Basis absenkbar. Leckagesicherheit wird durch die Platzierung der Filteranlage und des Dielektrikum-Vorrats in der Maschinenbasis gewährleistet.

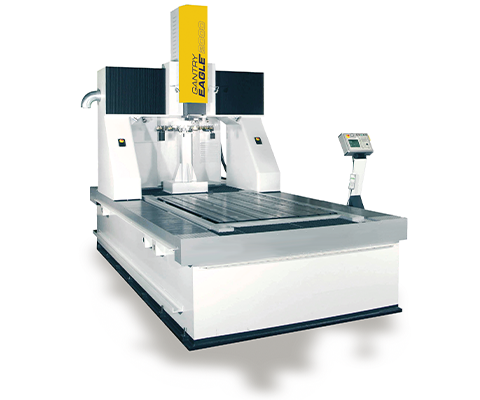

Setup GANTRY EAGLE 2000

In Verbindung mit dem absenkbaren Tank, der ergonomisch günstigen Arbeitshöhe, der integrierten C-Achse und dem Elektrodenwechsler bietet Ihnen die GANTRY EAGLE 2000 funktionelle, exzellente Qualität und einen hohen Bedienkomfort.

  • Hohe Werkstückgewichte durch statische Lagerung auf dem Tisch
  • Hubbehälter gefüllt programmgesteuert verfahrbar
  • Schnelles Einrichten und automatische Niveauanpassung
4-Achs
X/Y/Z = 1.550 / 2.750 / 1.000 mm
C = 360°
max. 30.000 kg


Standardausführung

Technische Daten

Verfahrwege (x/y/z)
1.550 / 2.750 / 1.000 mm
Arbeitsbehälter (x/y/z)
2.020 / 3.220 / 1.350 mm
Tragfähigkeit Arbeitstisch
30.000 kg
Dielektrikumhöhe max.
programmierbar/autom.
1.300 mm
Auflagefläche Arbeitstisch (BxT)
1.870 x 3.080 mm
Kopflast
1.500 kg


Ausstattung

Neben zahlreichen Präzisionsfeatures können unsere Maschinen der EAGLE G-Line über optionale Erweiterungen perfekt auf Ihren speziellen Anwendungsfall zugeschnitten ausgestattet werden.



Präzisionsfeatures

  • ADC – Active Dielectric Cooling
  • PGC – Position- & Geometric Compensation
  • TC – Temperature Compensation
  • IPR – Increase Precision & Repeatability


Bereits im Standard enthalten

  • EAGLE PowerTEC Feinschlichtgenerator PT60
  • EAGLE PowerJUMP mit 18m/min Intervallgeschwindigkeit in der Z-Achse
  • Lineares Meßsystem in allen Achsen
  • ECOTEC Energiesparfunktion
  • C-Achse
  • Elektrodenwechsler 20-fach
  • Druckspülung programmierbar, Sauganschluß manuell
  • Filteranlage, 64m² Papierkerze
  • CO2 Feuerlöschanlage


Weitere Optionen (Auszug)

  • 110 Ampere Generator
  • Technologiepakete für Feinstschlicht- und Hartmetallbearbeitung
  • Spezielle Softwareptionen für z.B. Erodieren ohne Flüssigkeitsüberdeckung (BA4)
  • Elektroden- und Werkstückspannsysteme aller namhaften Hersteller
  • 30-/48-fach Elektrodenwechsler
  • RAM-Spannsystem mit optionalem 4/18 Elektrodenwechsler
  • Erodiernebelabsauganlage


Automationserweiterungen

  • MultiChange light/perfomance für Anbindung von bis zu 2 Maschinen
  • Vorbereitung (Schnittstellen) für Fremdautomationssysteme, z.B. EROWA, INDUNORM
  • Jobmanagementsoftware, z.B. EVOMECS, CERTA, SOFLEX

MultiChange Automationslösungen

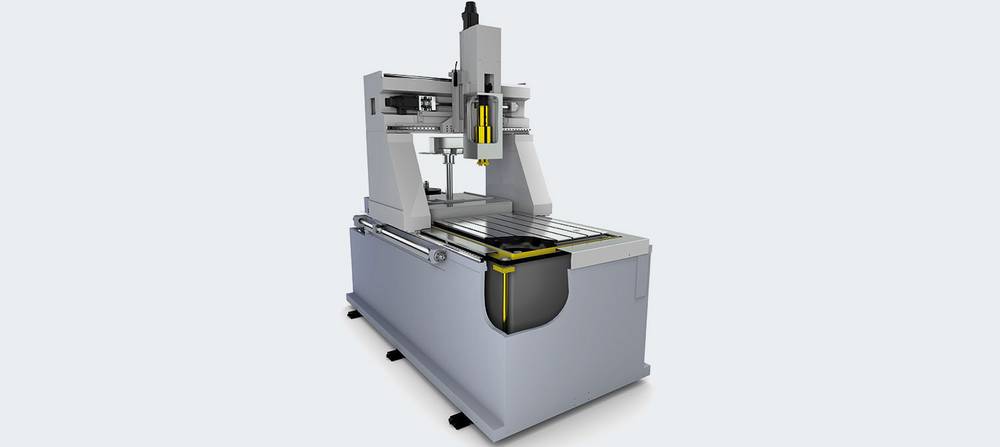

Gantry Maschinen­konzept

Exzellentes Maschinendesign für Bedienerfreundlichkeit und geometrische Stabilität





Automation

Ihr Upgrade
zur Industrie 4.0

Mehr erfahren

Mit Automation in die nächste Generation der Präzisionsbearbeitung

Unsere zukunftsorientierten Automationslösungen der MultiChange Handlingsysteme sorgen für noch mehr Wirtschaftlichkeit durch vollautomatische und extrem zeitsparende Wechselsysteme für Elektroden und Werkstückpaletten. Ein weiterer Vorteil: Unsere MultiChange-Systeme meistern den Technologieverbund von Fräsen und Erodieren, sogar mit mehreren Maschinen.
