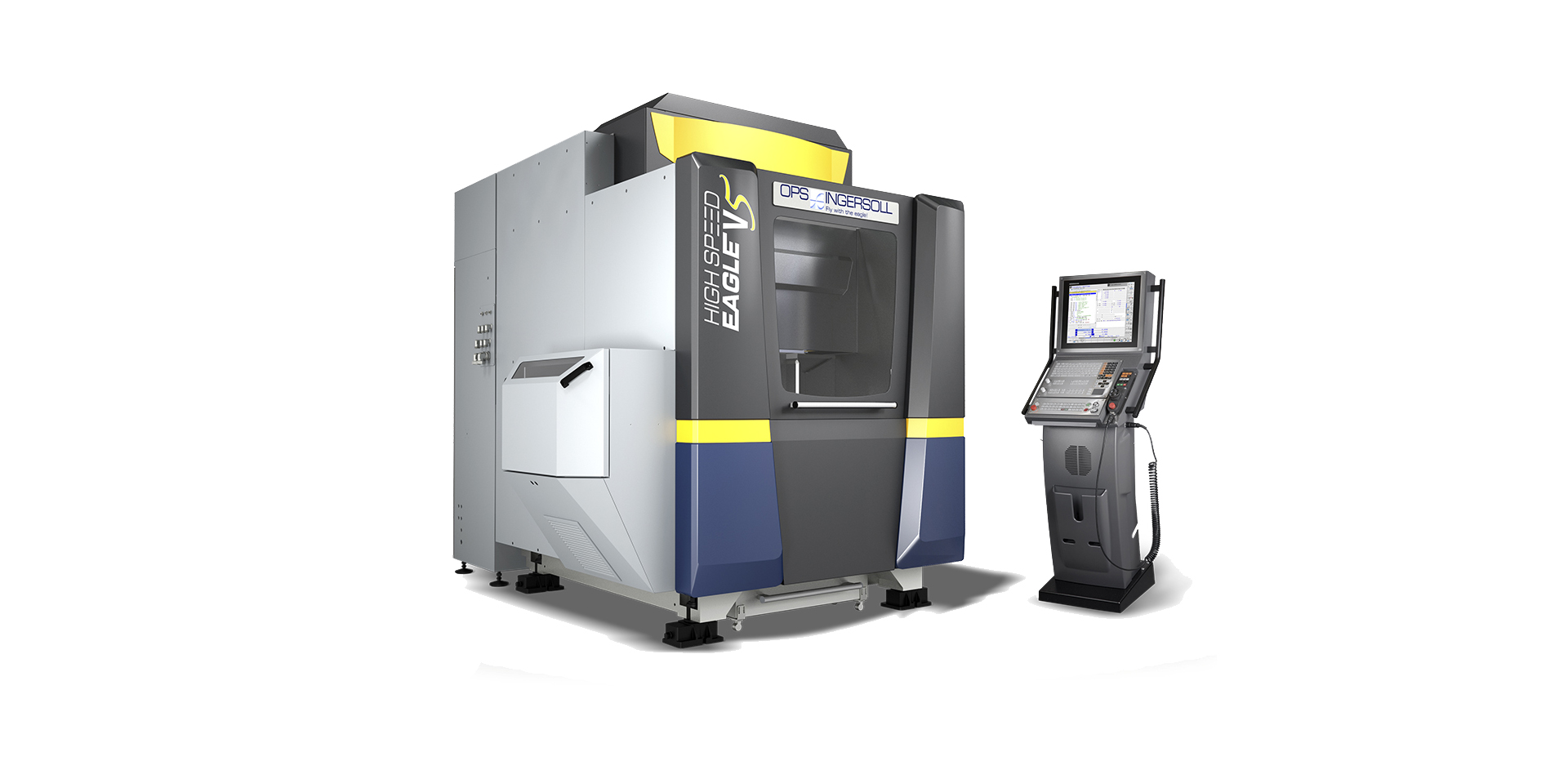

Maschinendaten
Dienstleistungen: Transport, Inbetriebnahme und Schulung können zusätzlich gemäß unseren am Tage der Leistungserbringung gültigen Servicebedingungen bestellt werden. Die Abrechnung erfolgt nach tatsächlichem Aufwand.
Gewährleistung: 6 Monate nach Lieferung
Verfügbar: ca. 3 Monate nach Auftragsbestätigung, Zwischenverkauf vorbehalten!
max. 500 kg
max. 250 kg
Standardausführung
Technische Daten
Ausstattung
- Kugelrollspindeln mit direktgekoppelten AC-Servomotoren
- Absolutmeßsystem mit je (1) Glasmaßstab in X,- Y- und Z-Achse für erhöhte Genauigkeit
- Verfahrwege X/Y/Z: 550 x 400 x 400mm
- max. Verfahrgeschwindigkeit 30m/min
- max. Beschleunigung 10m/s²
- HF-Spindel HSK E40
- Spindelleistung 15kW, Drehzahl 1 bis 42.000 min-1
Drehmoment S6 (60%) 6,7 Nm
- Werkzeugwechsler HSK E40, 32-fach - Präzisionspaket 1 mit Wärmetauscherkreis +/- 0,1°C und Antriebskühlung
- Präzisionspaket 2 mit Positions- und Geometriefehler-Kompensation X-/Y-/Z-Achse
- Minimalmengenschmierung, Spindel extern
- Blasluft Spindel extern
- Autom. Zentralschmierung für Spindel-, Antriebs- und Führungssystem
- Vollverkleidung mit Staub- und flüssigkeitsgeschützte Führungen und Antriebselemente
- Schaltschrank mit Wärmetauscher für Umgebungstemperaturen bis 33°C
- LED Leuchte Arbeitsraum
- Spänewanne
- Vorbereitung Werkstückspannsystem und Absaugung
- Maschinenschuhe
- HEIDENHAIN Steuerung TNC 640, inkl.:
- Tastsystem Zyklen
- Erweiterte Programmierzyklen
- Test- und Bearbeitungsgrafik
- Palettenverwaltung
- Handrad Überlagerung
- Werkzeug Korrektur
- Wirbelfräsen > effiziente Bearbeitung beliebiger Nuten
- Standard Dialogsprachen (z. B. deutsch, englisch, tschechisch, italienisch, niederländisch, chinesisch usw.)
- Ethernet-Schnittstelle
- HSC-Mode
inkl. Optionen HEIDENHAIN
- Handrad HR410
inkl. Optionen Maschine
- Präzisionspaket 3 für 5-Achs Maschinen: Temperatur-Verlagerungs-Kompensation, bestehend aus:
- ATDC - Autom. Temperature Drift Control5-Achs Kompensation
- 5-Achs Kompensation
- Heidenhain Option KinematicsOpt
- Hardware (Kugel) für KinematicsOpt - 4./5. Achse (3+2), vorbereitet für Werkstückspannsystem
- Verfahrbereich: B = 120° / 60°; C = 360°
- Drehzahl: B = 25 1/min; C = 20 1/min
- Werkstück: Ø 400mm x 380mm hoch; max. 250kg
- Vorbereitet für pneum. Spannsysteme
- incl. Steuerungserweiterung:
> HEIDENHAIN: Rundtischbearbeitung, Koordinatenumrechnung, Interpolation Kreis in 3 Achsen
> HEIDENHAIN: Interpolation Gerade in 5-Achsen und Spline, 5-Achs Simultanbearbeitung - Werkstückspannsystem Erowa ITS 100
- Blum Lasersystem für Werkzeugbruchkontrolle und Werkzeuglängen-Durchmesserkompensation
- Infrarot Messtaster "Renishaw"
- ECOTEC Energiesparfunktion
Mit OPS-INGERSOLL gelingt Ihrer Produktion das Upgrade zur Industrie 4.0
Unsere zukunftsorientierten Automationslösungen der MultiChange Handlingsysteme sorgen für noch mehr Wirtschaftlichkeit durch vollautomatische und extrem zeitsparende Wechselsysteme für Elektroden und Werkstückpaletten. Ein weiterer Vorteil: Unsere MultiChange-Systeme meistern den Technologieverbund von Erodieren und Fräsen, sogar mit mehreren Maschinen in Linie.
